Термоусадочные трубки для электрической изоляции, защиты кабелей и применения в сложных технических условиях
Термоусадочные трубки в промышленности используются не только в качестве защитного слоя. Во многих проектах такие характеристики, как материал, степень усадки, термостойкость и электрическая изоляция, напрямую определяют срок службы, трудозатраты на техническое обслуживание и надежность работы целых узлов.
Наши инженеры уже более 60 лет помогают предприятиям в техническом подборе подходящих решений с использованием термоусадочных трубок для электроники, машиностроения, сенсорной техники, энергетики, медицинской техники и сложных промышленных применений.
Многие отказы возникают не в самом кабеле, а в местах соединений, разъемах датчиков или из-за неправильно подобранных систем защиты. Именно здесь начинается техническая работа компании ROTIMA.
Наши инженеры уже более 60 лет помогают предприятиям в техническом подборе подходящих решений с использованием термоусадочных трубок для электроники, машиностроения, сенсорной техники, энергетики, медицинской техники и сложных промышленных применений.
Многие отказы возникают не в самом кабеле, а в местах соединений, разъемах датчиков или из-за неправильно подобранных систем защиты. Именно здесь начинается техническая работа компании ROTIMA.
Более 60 лет опыта
с использованием термоусадочной трубки
Короткие сроки поставки
благодаря оптимизации складского хозяйства
Германия и Швейцария
Прочность и надежность в двух местах
Почему важность выбора термоусадочных трубок недооценивается с технической точки зрения
На первый взгляд многие термоусадочные трубки кажутся похожими. Однако в реальных условиях эксплуатации материалы, из которых они изготовлены, значительно различаются.
Поэтому наши специалисты в области шланговой техники проверяют профили тепловой нагрузки, электрические требования, циклы движения, химическое воздействие, истирание, влажность, условия монтажа и ограничения монтажного пространства.
Техническая оценка проводится не только на основе диаметра или коэффициента усадки. Решающее значение имеют реальные профили нагрузки.
- PTFE предназначен для работы в условиях высоких температур и воздействия химических веществ.
- Силикон отличается гибкостью и низкой температурой усадки.
- PEEK рассматривается для областей с высокими механическими нагрузками.
- PVDF подходит для применений, связанных с абразивными материалами.
- FEP сочетает в себе прозрачность и химическую стойкость.
- PFA предназначен для агрессивных технологических сред.
- Полиолефин подходит для широкого спектра стандартных применений.
- Хладоусадочные шланги из EPDM позволяют осуществлять монтаж без применения тепла.
Поэтому наши специалисты в области шланговой техники проверяют профили тепловой нагрузки, электрические требования, циклы движения, химическое воздействие, истирание, влажность, условия монтажа и ограничения монтажного пространства.
Техническая оценка проводится не только на основе диаметра или коэффициента усадки. Решающее значение имеют реальные профили нагрузки.
| Технический параметр | Значение для проектирования |
|---|---|
| Диапазон температур | Непрерывная и пиковая нагрузка |
| Температура усадки | Нагрузка на чувствительные компоненты |
| Материал | Химическая стойкость, стойкость к истиранию и изоляционные свойства |
| Толщина стенки | Защитные свойства и гибкость |
| Диэлектрическая прочность | электрическая изоляция |
| Радиус изгиба | актуально для динамических линий |
| Контакты для СМИ | Влияние на стабильность материала |
| Процесс сборки | Горячий воздух, печь или усадка в холодном состоянии |
Обзор материалов для технических термоусадочных трубок
| Материал / Вариант | Технический акцент | Типичные области технического применения |
|---|---|---|
| Холодноусадочные шланги из EPDM | Монтаж без нагрева, эластичное восстановление формы, наружное применение, модернизация | Переходные устройства среднего напряжения, наружная кабельная разводка, трансформаторные подстанции, модернизированные распределительные шкафы, кабельные отводы, распределительные устройства, антенные линии, подключения на открытом воздухе, корпуса датчиков, установки для влажных помещений |
| Термоусадочные трубки из FEP | Прозрачность, химическая стойкость, термическая стабильность, электрическая изоляция | Аналитические линии, лабораторные кабельные системы, системы дозирования химических веществ, сенсорные линии, высокочастотные измерительные линии, испытательные системы, лабораторное электрооборудование, датчики для технологических процессов, зоны с прозрачной изоляцией, компоненты для гидротехники |
| Термоусадочные трубки из PEEK | механическая прочность, термостойкость, стабильность размеров, высокоэффективный материал | Катетерные системы, авиационные датчики, миниатюрные разъемы, высокопроизводительная кабельная разводка, среды с излучением, микродатчики, прецизионные приводы, спутниковая электроника, медицинские инструменты, высокопроизводительные испытательные стенды |
| Термоусадочные трубки из ПФА | химическая стойкость, низкая адгезия к поверхности, термостойкость, непосредственная близость к технологическому процессу | Химические датчики, полупроводниковое оборудование, автоматизация лабораторных процессов, аналитические приборы, дозирующие установки, системы гидротехники, кабельная разводка технологических процессов, технологии очистки воды до сверхвысокой чистоты, трубопроводы для рабочих сред, системы химического контроля |
| Термоусадочные трубки из полиолефина | Стандартная защита кабеля, электрическая изоляция, безгалогенные варианты, серийное производство | Прокладка кабелей в распределительных шкафах, кабельные жгуты, управляющие кабели, прокладка кабелей на оборудовании, монтаж приборов, разъемы, электрические узлы, промышленная электроника, маркировка кабелей, связывание проводов |
| Термоусадочные трубки из ПТФЭ | Стойкость к высоким температурам, химическая стойкость, низкая поверхностная энергия, электрическая изоляция | Датчики температуры, высокочастотные измерительные кабели, системы дозирования химических веществ, лабораторные кабели, медицинские инструменты, кабельные системы двигателей, аналитические зонды, высокочастотная техника, испытательные адаптеры, промышленные зоны скольжения |
| Термоусадочные трубки из PVDF | механическая прочность, износостойкость, электрическая изоляция, свойства фторполимеров | Автомобильные жгуты проводов, кабели для робототехники, кабельные связки датчиков, кабельные цепи, кабели для машин, испытательные адаптеры, подвижные кабели, разъемные системы, промышленные кабельные системы, кабельные проходки |
| Силиконовые термоусадочные трубки | эластичность материала, низкая температура усадки, электрическая изоляция, гибкая защитная функция | Датчиковые кабели, электронные блоки, диагностическое оборудование, подвижные кабельные системы, модернизированные кабельные системы, испытательное оборудование, лабораторные кабельные системы, компактные разъемные системы, измерительные датчики, гибкие кабельные переходы |
У вас есть вопросы по нашему ассортименту:
термоусадочные трубки
термоусадочные трубки
Подробное описание технических вариантов
Холодноусадочные шланги из EPDM для монтажа в зонах без нагрева
Хладоусадочные шланги из EPDM применяются в тех случаях, когда необходимо избежать термических методов монтажа. Установка осуществляется без использования открытого пламени или горячего воздуха и подходит для применения в условиях ограниченного доступа или при наличии чувствительных компонентов.
Термоусадочные трубки из FEP для прозрачных и подверженных воздействию химических веществ применений
Термоусадочные трубки из FEP применяются в тех случаях, когда требуется сочетание прозрачности для визуального контроля, химической стойкости и термической стабильности. Характеристики этого материала особенно подходят для чувствительных узлов, лабораторных условий и областей, связанных с химией.
Термоусадочные трубки из PEEK для прецизионных систем, подвергающихся высоким механическим нагрузкам
Термоусадочные трубки из PEEK предназначены для применения в условиях высоких механических нагрузок, где требуется термическая стабильность и соблюдение точных требований к габаритам. В отличие от стандартных пластиков, PEEK в основном используется в технически сложных специальных областях применения.
Термоусадочные трубки из ПФА для агрессивных технологических сред
Термоусадочные трубки из ПФА применяются в тех случаях, когда требуется сочетание химической стойкости, термостойкости и гладкой поверхности. Благодаря этому создаются надежные системы защиты, особенно в технологических и аналитических условиях.
Термоусадочные трубки из полиолефина для стандартных промышленных применений
Термоусадочные трубки из полиолефина являются одним из наиболее распространенных решений для защиты кабелей, их связывания в пучки и электрической изоляции. Белгалогенные варианты подходят для применений с повышенными требованиями к безопасности и дымовыделению.
Термоусадочные трубки из ПТФЭ, устойчивые к экстремальным температурам и воздействию химических веществ
Термоусадочные трубки из ПТФЭ применяются в условиях высоких температур, агрессивных сред или особо низких коэффициентов трения. ПТФЭ предназначен для применения в тех случаях, когда традиционные материалы быстро достигают пределов своих возможностей.
Термоусадочные трубки из PVDF для применения в условиях высокой абразивности и нагрузки
Термоусадочные трубки из PVDF применяются в случаях, когда требуется сочетание механической прочности, износостойкости и электрической изоляции. Характеристики этого материала делают его подходящим для применения в условиях движения, контактных нагрузок или повышенных механических нагрузок.
Силиконовые термоусадочные трубки для гибких сенсорных и кабельных систем
Силиконовые термоусадочные трубки применяются в тех случаях, когда на первый план выходят гибкость, низкая температура усадки и эластичность материала. Силикон VMQ может обеспечить технические преимущества, особенно при использовании в чувствительной электронике или в условиях движения кабелей.
У вас есть вопросы по нашему ассортименту:
термоусадочные трубки
термоусадочные трубки
Сравнение материалов для технических термоусадочных трубок
| Материал | Техническая специализация | Типичная ситуация, требующая принятия решения |
|---|---|---|
| Холодная усадка EPDM | Монтаж без применения тепла | если необходимо избежать монтажа с использованием тепла |
| FEP | Прозрачность и химия | если требуется визуальный осмотр |
| PEEK | Механика и точность | если требуются высокопрочные материалы |
| PFA | Производственная и химическая среда | при использовании агрессивных сред |
| полиолефин | Стандартная защита кабеля | в области экономичных серийных решений |
| PTFE | Температура и химия | в предельных температурных диапазонах |
| PVDF | Истирание и движение | при механической нагрузке |
| силикон | Гибкость и сенсорные технологии | в случае чувствительных линий |
Типичные ошибки при выборе термоусадочных трубок
| Типичные ошибки | Техническое следствие | Соответствующие критерии толкования |
|---|---|---|
| слишком высокая температура усадки | Повреждение чувствительных компонентов | Тепловой ввод, процесс усадки, температурно-чувствительные датчики, параметры монтажа |
| неправильный материал | преждевременное старение материала | Выбор материала, стойкость материала, старение полимеров, условия эксплуатации |
| отсутствие проверки химического состава | Набухание, хрупкость или утрата работоспособности | Контакты для СМИ, химическая стойкость, фторполимер, условия эксплуатации |
| слишком жесткая конструкция | Обрыв кабеля при движении | Радиус изгиба, динамические характеристики, способность к восстановлению формы, защита кабеля |
| несоответствующая толщина стены | недостаточная защита или слишком большие габариты | Толщина стенки, монтажное пространство, механическая защита, изоляционный слой |
| неправильный коэффициент усадки | неплотное прилегание к проводам, разъемам или узлам | Коэффициент усадки, конечный диаметр, исходный диаметр, геометрия детали |
| отсутствие анализа движений | механическая перегрузка в местах соединения трубопроводов | Характеристики движения, вибрация, цепь-конвейер, разгрузка от натяжения |
| недооценка электрической нагрузки | Риск изоляции или пробой напряжения | Пробиваемость, путь ползучести, воздушный зазор, электрическая изоляция |
Наш опыт реализации проектов показывает: не всегда самый дорогой термоусадочный рукав является оптимальным выбором. Решающим фактором является техническая совместимость с конкретным применением.
Термоусадочные трубки в соответствии с техническими требованиями
Инженеры зачастую выбирают термоусадочные трубки не в первую очередь по материалу, а исходя из конкретной задачи: изоляция, температура, химические воздействия, движение или способ монтажа. Такой подход позволяет сократить количество ошибочных решений, поскольку технические нагрузки оцениваются до того, как будет выбран конкретный материал.
| Технические требования | Типичная задача | Правильное направление термоусадочной трубки |
|---|---|---|
| Электрическая изоляция | Пробой напряжения, защита контактов, путь утечки, места соединения проводов | Термоусадочные трубки из ПТФЭ, термоусадочные трубки из ФЭП, термоусадочные трубки из силикона, термоусадочные трубки из полиолефина |
| Температурная нагрузка | Длительное нагревание, локальные зоны повышенной температуры, зоны с высокой температурой, термочувствительные детали при усадке | Термоусадочные трубки из ПТФЭ, термоусадочные трубки из ПИК, термоусадочные трубки из ПФА, термоусадочные трубки из силикона |
| Контакт с химическими веществами | агрессивные среды, условия очистки, непосредственная близость к технологическому процессу, лабораторные и аналитические применения | Термоусадочные трубки из ПТФЭ, термоусадочные трубки из ФЭП, термоусадочные трубки из ПФА, термоусадочные трубки из ПВДФ |
| Подвижные трубопроводы | Разрыв кабеля, вибрация, радиус изгиба, робототехника, сенсорные кабели, зоны цепей конвейера | Термоусадочные трубки из силикона, термоусадочные трубки из PVDF, термоусадочные трубки из полиолефина |
| Истирание и механические нагрузки | Контакт по краю, подвижные кабели, кабельная разводка оборудования, переходы, подверженные механическим нагрузкам | Термоусадочные трубки из PVDF, термоусадочные трубки из PEEK, термоусадочные трубки из полиолефина |
| Визуальный контроль | Контроль датчиков, прохождения среды, лабораторных трубопроводов или состояния компонентов под оболочкой | Термоусадочные трубки из FEP |
| Прецизионные и миниатюрные применения | небольшие узлы, ограниченное пространство для монтажа, медицинские инструменты, микросенсоры | Термоусадочные трубки из PEEK, термоусадочные трубки из PTFE, термоусадочные трубки из силикона |
| Монтаж без применения тепла | Модернизация, наружный монтаж, чувствительные компоненты, труднодоступные установки | Холодноусадочные шланги из EPDM |
У вас есть вопросы по нашему ассортименту:
термоусадочные трубки
термоусадочные трубки
Отрасли, в которых применяются технические термоусадочные трубки
Термоусадочные трубки для электронной промышленности
В электронной промышленности важную роль играют компактные конструкции, электрическая изоляция, контролируемые температуры обработки и защита чувствительных контактов. Термоусадочные трубки используются здесь в качестве функциональных изолирующих и защитных элементов.
| Техническая специализация | Типичные применения | Правильное направление термоусадочной трубки |
|---|---|---|
| миниатюризация | Разъемы для печатных плат, миниатюрные кабельные сборки, высокочастотные узлы | Термоусадочные трубки из ПТФЭ, термоусадочные трубки из ФЭП |
| Гибкие сенсорные системы | Системы датчиков, диагностическое оборудование, испытательные адаптеры | Силиконовые термоусадочные трубки |
| Электрическая изоляция | Разъемы, промышленная электроника, корпуса для электроники | Термоусадочные трубки из полиолефина, термоусадочные трубки из FEP |
| Контакт с химическими веществами | Лабораторное оборудование, аналитические системы, датчики для технологических процессов | Термоусадочные трубки из FEP, термоусадочные трубки из PFA |
Термоусадочные трубки для машиностроения и производства оборудования
В машиностроении нагрузки возникают в результате вибрации, движения, перепадов температуры, износа и при модернизации оборудования. Поэтому термоусадочные рукава должны быть рассчитаны с учетом соответствующих механических и термических нагрузок.
| Техническая специализация | Типичные применения | Правильное направление термоусадочной трубки |
|---|---|---|
| Подвижные трубопроводы | Транспортные цепи, робототехнические системы, кабели датчиков | Термоусадочные трубки из силикона, термоусадочные трубки из PVDF |
| Модернизация | Оборудование для модернизации, кабельные сети машин, труднодоступные участки | Холодноусадочные шланги из EPDM |
| Механическая защита | Производственное оборудование, управляющие линии, кабельные проходки | Термоусадочные трубки из полиолефина, термоусадочные трубки из PVDF |
| Температурная нагрузка | Испытательные стенды, средства автоматизации, высокотемпературные зоны | Термоусадочные трубки из ПТФЭ, термоусадочные трубки из ПИК |
Термоусадочные трубки для энергетической отрасли
В энергетике решающее значение имеют электробезопасность, температурные нагрузки, влажность и долговечность. Термоусадочные трубки защищают провода, переходные элементы и системы электрических соединений.
| Техническая специализация | Типичные применения | Правильное направление термоусадочной трубки |
|---|---|---|
| Наружный монтаж | Кабельные линии под открытым небом, наружные прокладки, кабельные ответвления | Холодноусадочные шланги из EPDM |
| Электрическая изоляция | Энергетические распределительные устройства, электрические соединения, коммутационные устройства | Термоусадочные трубки из ПТФЭ, термоусадочные трубки из полиолефина |
| Защита от влаги | Корпуса датчиков, трансформаторные подстанции, переходные зоны | Трубки из EPDM для холодной термоусадки, термоусадочные трубки из полиолефина |
| Перепады температуры | Трансформаторные подстанции, распределительные устройства, линии управления | Термоусадочные трубки из PVDF, термоусадочные трубки из силикона |
Термоусадочные трубки для медицинской техники
В медицинской технике на первый план выходят ограниченные монтажные пространства, гибкие трубопроводы, низкие температуры обработки и чувствительные узлы. Нормативные требования необходимо проверять с учетом конкретного проекта.
| Техническая специализация | Типичные применения | Правильное направление термоусадочной трубки |
|---|---|---|
| миниатюризация | Катетерные системы, миниатюрные кабельные системы, прецизионные датчики | Термоусадочные трубки из PEEK, термоусадочные трубки из PTFE |
| Гибкие трубопроводные системы | Диагностические приборы, сенсорные кабели, медицинские разъемы | Силиконовые термоусадочные трубки |
| Незначительная нагрузка при монтаже | чувствительные узлы, лабораторное оборудование, испытательные системы | Силиконовые термоусадочные трубки |
| Химическая стойкость | Лабораторное оборудование, аналитические среды, близость к средствам массовой информации | Термоусадочные трубки из ПТФЭ, термоусадочные трубки из ФЭП |
Термоусадочные трубки для автомобильной промышленности
В автомобильной промышленности на кабели воздействуют перепады температур, вибрация, а также плотно расположенные жгуты проводов и динамические перемещения кабелей. Термоусадочные трубки должны подбираться с учетом материала, процесса монтажа и монтажного пространства.
| Техническая специализация | Типичные применения | Правильное направление термоусадочной трубки |
|---|---|---|
| Кабельные жгуты и датчики | Автомобильные жгуты проводов, кабели датчиков, диагностические кабельные сборки | Термоусадочные трубки из PVDF, термоусадочные трубки из силикона |
| Моторный отсек и тепло | Проводка в моторном отсеке, зоны с высокими температурами, кабели приводов | Термоусадочные трубки из ПТФЭ, термоусадочные трубки из ПИК |
| Стандартная изоляция | Управляющие кабели, разъемные системы, автомобильные кабельные системы | Термоусадочные трубки из полиолефина |
| Динамические линии | участки с движущимися кабелями, кабели приводов, испытательные системы | Термоусадочные трубки из силикона, термоусадочные трубки из PVDF |
Термоусадочные трубки для пищевой и фармацевтической промышленности
В гигиенических производственных условиях важную роль играют влажность, процессы очистки, датчики и функции электрической защиты. Соответствие материалов требованиям необходимо проверять с учетом конкретного проекта.
| Техническая специализация | Типичные применения | Правильное направление термоусадочной трубки |
|---|---|---|
| Системы датчиков в установках | Линии розлива, датчики контроля технологических процессов, упаковочные машины | Термоусадочные трубки из силикона, термоусадочные трубки из FEP |
| Условия очистки | Очистные установки, дозирующие системы, производственное оборудование | Термоусадочные трубки из FEP, термоусадочные трубки из PFA |
| Вспомогательные области электротехники | Управляющие кабели, кабельные соединения датчиков, системы контроля | Термоусадочные трубки из полиолефина, термоусадочные трубки из силикона |
| Лабораторные и аналитические подразделения | Лабораторные кабельные сети, аналитические приборы, испытательные системы | Термоусадочные трубки из FEP, термоусадочные трубки из PFA |
Термоусадочные трубки для производства железнодорожного и судового транспорта
В железнодорожных и морских системах на кабельные системы одновременно воздействуют вибрация, влажность, перепады температуры и механические нагрузки. Необходимо отдельно проверять наличие отраслевых сертификатов.
| Техническая специализация | Типичные применения | Правильное направление термоусадочной трубки |
|---|---|---|
| Вибрация и движение | Кабели датчиков, кабельные системы машин, кабельные переходы | Термоусадочные трубки из силикона, термоусадочные трубки из PVDF |
| Влажность и открытые пространства | Наружная кабельная разводка, кабельные проходки, распределительные устройства | Трубки из EPDM для холодной термоусадки, термоусадочные трубки из полиолефина |
| Модернизация | Системы модернизации, прокладка кабелей в распределительных шкафах, управляющие кабели | Трубки из EPDM для холодной термоусадки, силиконовые термоусадочные трубки |
| Системы электрических соединений | Разъемы, системы распределения электроэнергии, линии управления | Термоусадочные трубки из полиолефина, термоусадочные трубки из ПТФЭ |
ROTIMA — оптовый поставщик технического оборудования и партнер по инжинирингу
ROTIMA — оптовый поставщик и дистрибьютор высококачественных решений в области шлангов, изоляции и соединительных элементов. Наши сотрудники оказывают поддержку промышленным предприятиям в выборе материалов, сравнении вариантов, проверке размеров и технической классификации.
| Производительность | Преимущества для технических проектов |
|---|---|
| Выбор материала | Сопоставление температуры, контакта с рабочей средой и изоляции |
| Сравнение вариантов | Оценка PTFE, FEP, PFA, PEEK, PVDF, силикона, полиолефина и EPDM |
| Проверка размеров | Выбор начального и конечного диаметров |
| техническая консультация | Помощь в спорных случаях и особых ситуациях |

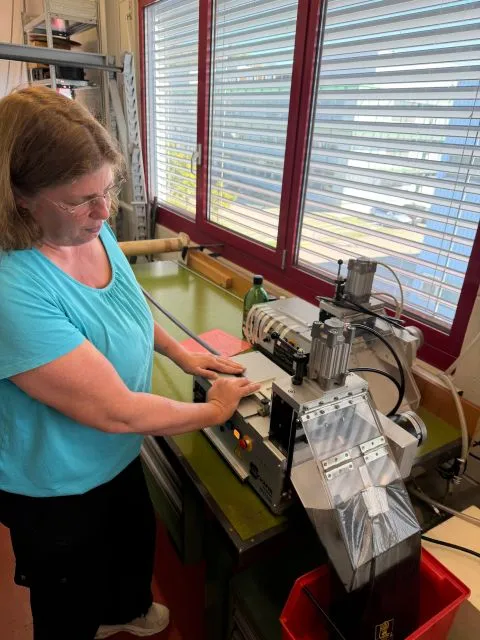

| Раскрой / Пошив | Длины, соответствующие конкретным проектам, для серийной сборки |
| Закупки | Доступ к техническим характеристикам шлангов |
| Документация | технические паспорта и информация о продукции |
У вас есть вопросы по нашему ассортименту:
термоусадочные трубки
термоусадочные трубки
Часто задаваемые вопросы о наших термоусадочных трубках
Что мы можем для вас сделать?
Свяжитесь с нашими экспертами по продукции
Что мы можем для вас сделать?
Свяжитесь с нашими экспертами по продукции
Oliver Bürli
Руководитель отдела шланговых технологий, продаж и управления продуктами
У вас есть вопросы о:
Термоусадочная трубка
Просто отправьте нам короткое сообщение, и мы с удовольствием ответим на ваши вопросы по телефону или электронной почте.
Вопросы?
Пишите нам!
Хотите узнать больше о нашей высококачественной продукции?
У нас большой склад, короткие сроки поставки и беспошлинная доставка!
Не стесняйтесь обращаться к нам, мы будем радыпроконсультировать вас лично.
Не стесняйтесь обращаться к нам, мы будем радыпроконсультировать вас лично.
Ваши контактные лица
Запросите обратный звонок
Хотите получить личную консультацию по телефону?
Просто заполните форму, и мы свяжемся с вами.
Каковы преимущества использования трансформаторов постоянного напряжения по сравнению с трансформаторами переменного напряжения?
Заполните форму ниже, чтобы загрузить спецификацию на этот продукт.
Каковы преимущества использования трансформаторов постоянного напряжения по сравнению с трансформаторами переменного напряжения?
Теперь вы можете нажать и загрузить документы в формате PDF, как обычно.
X
Свяжитесь с нами
Наши шланги с первого взгляда
Потому что деталь формирует цену. Просто введите свой e-mail, и мы бесплатно вышлем вам наш каталог.
Запросить каталог
